近日，國家精準農業航空施藥技術國際聯合研究中心在Plant Phenomics（JCR一區；影響因子6.5）發表題為Point cloud completion of plant leaves under occlusion conditions based on deep learning的研究論文（論文鏈接：https://doi.org/10.34133/plantphenomics.0117），研究團隊提出了一種基于深度相機和深度學習點云補全的植物三維重建方法。該方法通過利用深度學習點云補全技術對RGB-D相機所獲取的遮擋條件下的不完整葉片點云進行補全以完成植物三維重建，不僅解決了訓練數據不足的問題，還使得模型能夠有效地處理使用Azure Kinect捕獲的點云數據。
本文的研究流程分為兩個階段。首先，采用深度相機獲取了菜心植株的點云數據（圖1），并建立了驗證集，其中包括不同形狀的葉片，以及模擬的不完整葉片，用于評估點云補全方法的效果。隨后，使用MeshLab軟件對這些點云數據進行了可視化分析（圖2）。實驗結果表明，點云補全方法能夠成功地將不同形狀、不同彎曲程度以及不同缺失比例的菜心葉片點云補全，無論這些點云數據是通過MVS-SFM算法獲得還是通過Azure Kinect采集的。研究方法還表現出對目標點云的結構關系具有有效學習能力，因此在點云補全的完整性方面表現出強大的潛力。此外，還對不同遮擋情況下的補全效果進行了比較，結果顯示在遮擋區域集中時，補全效果更佳，而在遮擋區域分散時，補全效果較差。

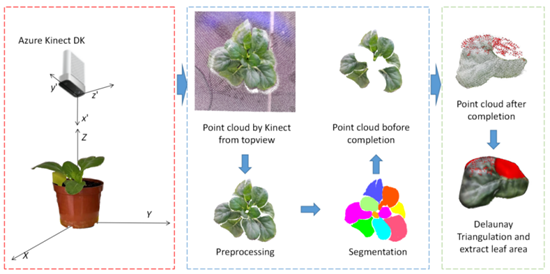

圖1 補全植物點云的工作流程

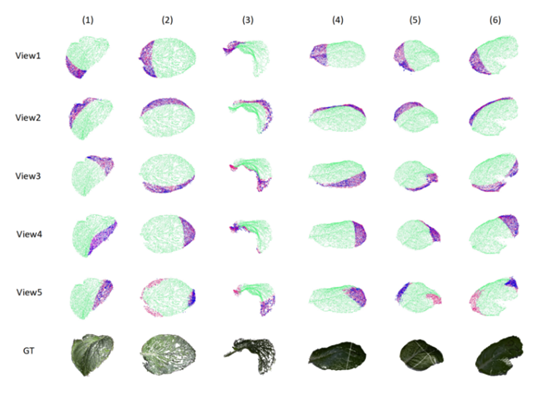

圖2 具有不同缺失率的葉點云補全的可視化
在第二階段，針對完整植株的點云數據進行了三維重建（圖3），并與MVS-SFM算法的結果進行了對比。實驗結果表明，所提出的方法在提高植物點云數據的完整性方面取得了顯著的效果，尤其在存在多重遮擋或高缺失比例的情況下，本文的方法表現出更均勻的完整性。進一步進行了點云數據的精度分析，得到了具體的距離分布（圖4），結果顯示，兩種方法生成的點云具有較高的相似性。

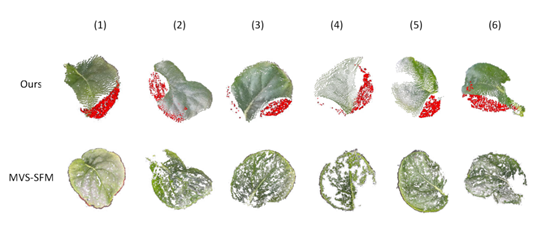

圖3 葉片點云的可視化補全

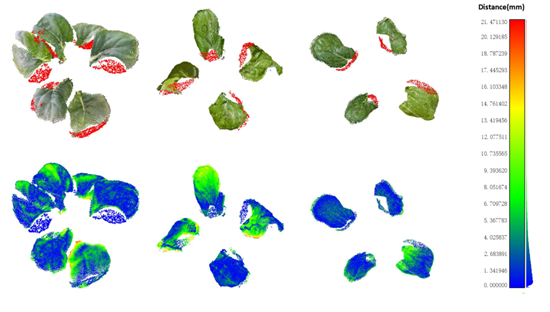

圖4 距離分布的可視化
最后，研究團隊對葉子面積提取的效果進行了評估，具體的評估結果（圖5），表明研究方法在葉子面積估計方面的有效性。

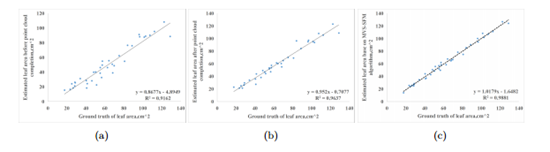

圖5 葉面積估算與人工測量的相關性評估
論文第一作者為基礎實驗與實踐訓練中心陳海波正高級實驗師及電子工程學院（人工智能學院）碩士研究生劉圣搏，通訊作者為國家精準農業航空施藥技術國際聯合研究中心主任兼首席科學家蘭玉彬教授及黎源鴻副教授。該研究受到廣東省引進領軍人才項目、嶺南現代農業實驗室科研項目、高等學校學科創新引智計劃資助、廣東省重點領域研發計劃等項目的支持。
文圖/基礎實驗與實踐訓練中心 國家精準農業航空施藥技術國際聯合研究中心
